Name: صمام الفراشة مزدوج الحركة
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD ، FBBD ، FBED ، FBPE
Availability: InStock

منزل المنتجات صمام الفراشة المزدوج

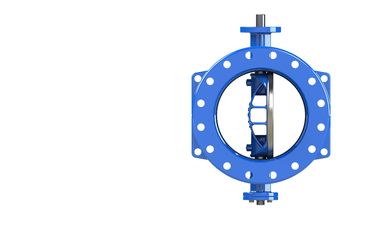

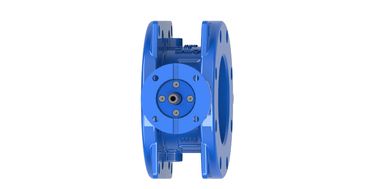

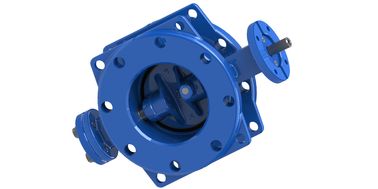

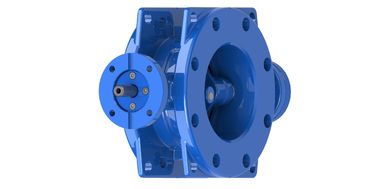

صمام الفراشة مزدوج الحركة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	AFC OEM
إصدار الشهادات:	WRAS NSF61/372
رقم الموديل:	FBGD ، FBBD ، FBED ، FBPE

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
تفاصيل التغليف:	مربع الخشب الرقائقي أو البليت
وقت التسليم:	60 يوما
شروط الدفع:	L/C، T/T
القدرة على العرض:	بناء على الطلب

اتصل

مفصلة وصف المنتج

مادة:	حديد الدكتايل GJS 500-7	مقعد القرص:	الفولاذ المقاوم للصدأ 316L
مقعد الجسم:	EPDM	المعيار:	EN593 ، AWWA C504 ،
اللون:	الأزرق RAL5010	دودة جير:	IP67
اسم المنتج:	صمام الفراشة المزدوج	رمز النموذج:	فبد/فبغد
إبراز:	صمام التحكم بالفراشة,صمام فراشة مزدوج الحواف , double flanged butterfly valve

SS316L حلقة القرص مزدوجة غريبة الطابع صمام الفراشة الرأس العارية/تشغيل معدات ارتداء

كلتا الجانبين الختم، عزم دوران منخفض، Dovetail، إصلاح على الانترنت، صمام فراشة مزدوجة غريبة المركز

الخصائص:

.الصمام مصنوع من جسد DI و قرص DI.
تصميم جديد متقدم مع تصميم ختم ذيل الحمام و تم القبض عليه بواسطة البوكسي على الظهر مع حلقة مرتفعة متعددة ليكون لها المزيد من الاتصال مع القرص ولكن تقل الاحتكاك أثناء الإغلاق.
يمنح التصميم الغريب المزدوج مساحة اتصال أقل للخاتم مع القرص ، وأقل إجهادًا في الموقف المفتوح للقرص.
تصميم القرص مع شكل القوس و من خلال القرص يمكن أن توفر قدرة تدفق أفضل، أقوى وأقل وزن
وصلة العمود والقرص مع دبوس ملمس يمكن أن تكون قابلة للتبادل وتوفير اتصال جامد.
تستخدم DN 150-350MM قرصًا مسطحًا ، وتستخدم DN 350-1200MM قرصًا شكل قوس.
ملصق بالايبوكسي في الداخل والخارج
تصميم الصمام يتوافق مع EN 593 ، BS 5155 ، AWWA C504 و API 609
الاتصال العلوي للفلنجات يلبي معيار ISO 5211-1982، و F / F يلبي معيار EN558-1 و AWWA C504.

البيانات التقنية:

نطاق الحجم: DN350-1200mm
التصنيفات: 1.0Mpa؛ 1.6Mpa، 150/250 Psi
درجة حرارة العمل: -10 °C ~ 80 °C
وسائط التدفق: المياه والمياه الصالحة للاستخدام

التطبيق:

نظام المياه، نظام مياه الصرف الصحي، نظام توزيع المياه، نظام HVAC، الصناعة، محطة الطاقة

إنتاج:

نظام الجودة
IQC	تحقق من أجزاء الدعوة الواردة
IPQC	تحقق من أن عملية الإنتاج مؤهلة
الـ FQC	جميع الصمامات تم اختبار الضغط
OQC	تحقق من رؤية الصمام والتعبئة

صمام الفراشة مزدوج الحركة 0

DN	(ل)		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		ج
DN	رقم 13	رقم 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

صمام الفراشة مزدوج الحركة 1

DN	(ل)		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		ج
DN	رقم 13	رقم 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	319	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
