سوزو ألبين تدفق التحكم المحدودة
كن رائد السوق في صمام تحكم تدفق المياه
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AFC OEM |
| إصدار الشهادات: | EN593 |
| رقم الموديل: | FBGD ، FBBD ، FBED ، FBPD |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Price negotiable USD RMB |
| تفاصيل التغليف: | علب الخشب الرقائقي والبليت |
| وقت التسليم: | بناء على الطلب |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 2 وعاء في 60 يوما |
| اسم المنتج: | صمام فراشة غريب الأطوار مزدوج | رمز النموذج: | FBBD FBGD |
|---|---|---|---|
| اللون: | أزرق RAL 5010 | المواد: | حديد الدكتايل GSJ500-7 |
| مقعد القرص: | 316 لتر | مقعد الجسم: | EPDM |
| تصنيف الضغط: | PN10 PN16 | المعيار: | EN593 |
| إبراز: | صمام الفراشة الحاد المزدوج,صمام الفراشة المتحرك مزدوج DN150mm,صمام التحكم بالفراشة SS304,DN150mm Double Eccentric Butterfly Valve,SS304 Disc Ring Butterfly Control Valve |
||

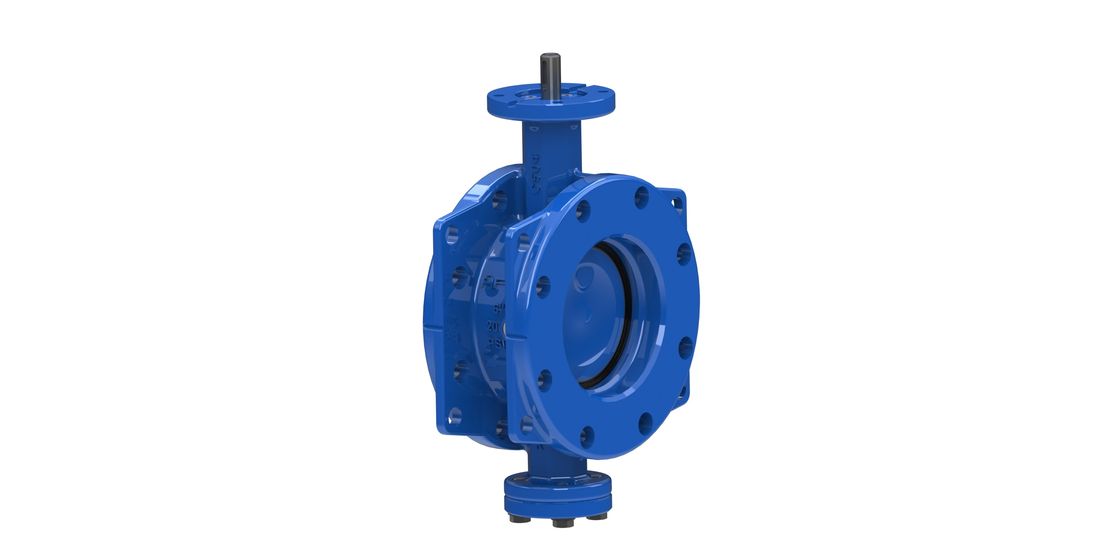

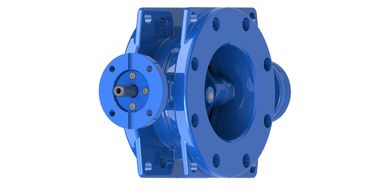

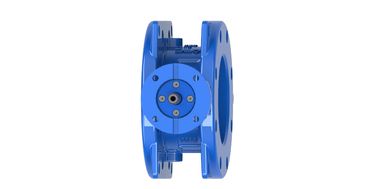

SS304 القرص حلقة مزدوجة غريبة الفراشة صمام Dovetail Seal تصميم
الخصائص:
تصميم جديد متقدم مع غلق ذيل الحمام والذي تم القبض عليه بواسطة البوكسي على الظهر ، مع حلقة متعددة مرتفعة ليكون لها المزيد من الاتصال مع القرص ولكن تقل الاحتكاك أثناء الإغلاق.
يمنح التصميم الغريب المزدوج مساحة اتصال أقل للخاتم مع القرص ، وأقل إجهادًا في الموقف المفتوح للقرص.
تصميم القرص مع شكل القوس و من خلال القرص يمكن أن توفر قدرة تدفق أفضل، أقوى وأقل وزن
وصلة العمود والقرص مع دبوس ملمس يمكن أن تكون قابلة للتبادل وتوفير اتصال جامد.
تستخدم DN 100-500MM قرصًا مسطحًا ، وتستخدم DN 600-1200MM قرصًا على شكل قوس.
ملصق بالايبوكسي في الداخل والخارج
تصميم الصمام يلبي أو يتجاوز معيار EN 593.
الاتصال العلوي للفلنجات يلبي معيار ISO 5211-1982، و F / F يلبي معيار EN 558-1 سلسلة 13 و 14.
الحجم DN150-DN350mm، القرص هو شكل مسطح، مما يسمح للقمامة أكبر لتدفق من خلال. DN400 إلى DN1200mm القرص هي شكل القوس مع أضلاع أقوى على الظهر،مما يؤدي إلى ضغط أقل وارتداء المطاط الصمامي لزيادة عمر المطاط الصماميكما أن خسارة رأس المياه انخفضت كثيراً وتقلصت الاضطرابات إلى الحد الأدنى، وبالتالي يتم توفير طاقة التدفق عبر القرص وتخفيض تكلفة الضخ.
مراقبة الإنتاج
| نظام الجودة | |
| IQC | تحقق من أجزاء الدعوة الواردة |
| IPQC | تحقق من أن عملية الإنتاج مؤهلة |
| الـ FQC | جميع الصمامات تم اختبار الضغط |
| OQC | تحقق من الصمام نظرة وتعبئة |
المواد
DN100-DN500
DN600-DN1200
البعد:
درجة الافتتاح VS معامل التدفق Kv
| قيمة KV | |||||||||
| درجة البدء | |||||||||
| DN | 10 ¢ | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 ¢ |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
